按钮信号控制灯

2022-07-09 1587 分享

控制对象

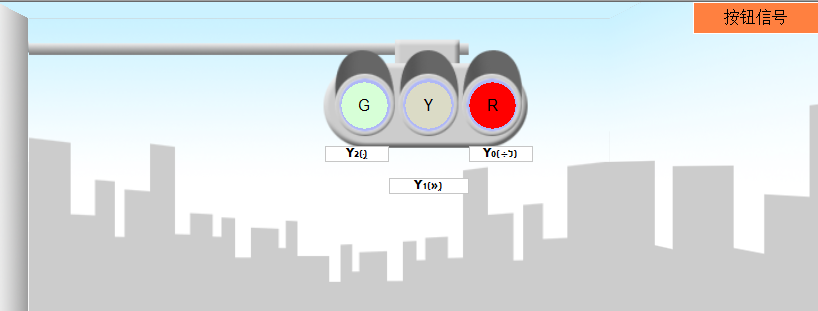

使用按钮切换交通灯

控制规格

在此单元中执行以下动作。

请学习必需的控制细节并编程和验证动作。

1）红色信号灯（Y0）以一秒间隔闪烁（ON 1秒后OFF 1

秒）。

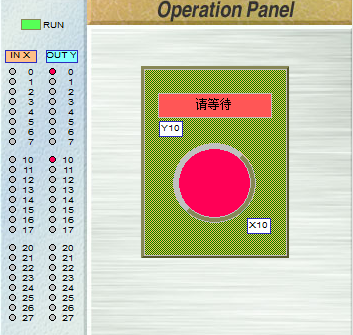

2）在操作面板上的按钮（X10）被按下后，操作面板上的指

示灯（Y10）点亮。

如果松开按钮（X10），指示灯（Y10）保持点亮。

3）在指示灯（Y10）点高5秒以后，信号的显示将会象在

4）到7）中描述的一样。

4）首先，当指示灯（Y10）点亮时，红色信号灯（Y0）闪

烁5秒。

5）红色信号灯（Y0）关闭。黄色信号灯（Y1）点高5

秒。

6）黄色信号灯（Y1）熄灭以后，绿色信号灯（Y2）点高

10秒。

7）绿色信号灯（Y2）关闭以后，红色信号灯（Y0）以一

秒间隔闪烁。（ON1秒后OFF1秒）。

然后重复从1）开始的操作。

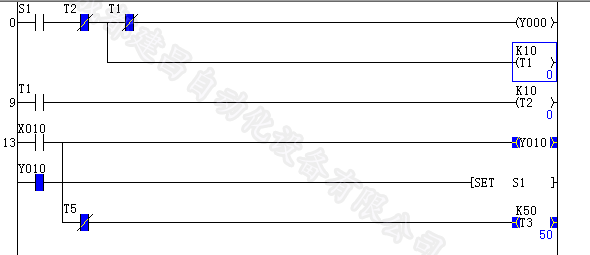

5 拷贝.png

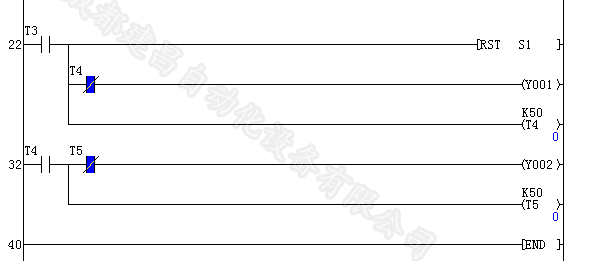

6 拷贝.png
